L'angle de champ

L'angle de champ "embrassant" le sujet est dépendant de la distance de mise au point et de la taille du négatif .
La distance de mise au point, ou tirage, est du même ordre de grandeur que la distance focale qui est la distance de mise au point pour un sujet situé à l'infinie. Cela revient donc à considérer que l'angle de champ est (approximativement) fonction de la distance focale (appelée "focale") de l'objectif et de la "taille" du négatif ; pour la "taille" du négatif on considère la diagonale de celui-ci.

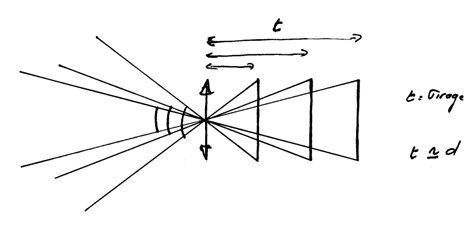

Angles de champ suivant les focales (pour un même format de négatif)

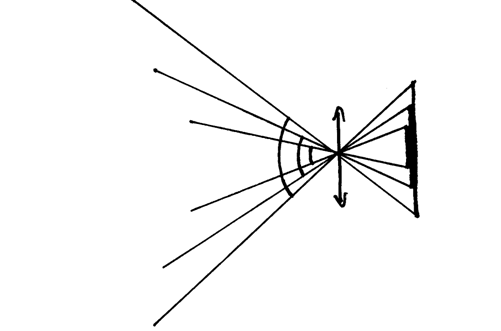

Angles de champ différent suivant les formats de négatifs (pour une même focale c'est à dire pour un même objectif)

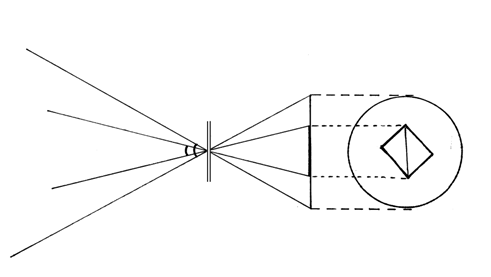

Objectifs /systèmes optiques ; notion de « cercle image »

On ne peut augmenter indéfiniment la taille du négatif en raison de ce qu'un objectif donné n'est capable de former une image que dans les limites d'un certain angle de champ maximum (correspondant à un angle d'incidence maximum des rayons les "plus obliques" arrivant sur la surface de la lentille frontale). Cela détermine une zone image circulaire appelée "cercle image".
Le négatif (ou en général "l'émulsion", ou encore aujourd'hui le capteur) doit se trouver entièrement à l'intérieur de cette zone. Sa taille détermine un angle de champ obligatoirement inférieur à l'angle de champ maximum correspondant au cercle image.



Exemple :
Un objectif de 260 mm possédant un cercle image de 25 centimètres de diamètre ; son angle de champ maximum (correspondant à une mise au point à l'infini) est de 52°.
Si on utilise une émulsion de format 10 x 12 cm, l'angle de champ (correspondant conventionnellement à sa diagonale) est de 34°.
