Ces notions concernent la photographie sur film argentique. Mais leur compréhension permet aussi de mieux comprendre, et donc de maitriser, le réglage des contrastes avec l'outils "courbe" de Photoshop (mettant en correspondance des "valeurs d'entrée" et des "valeurs de sortie"), ainsi que la prise de vue en utilisant l'histogramme des densité.

LA LUMINATION OU EXPOSITION (E)

C’est l’éclairement multiplié par le temps d’exposition
L'éclairement etant l’intensité de la source divisée par le carré de la distance

Eclairement = I/d²
E= Eclairement x temps

Les unités :
Intensité en Candélas
Distance en mètres
Eclairement en lux
Exposition en lux X seconde

COURBE CARACTERISTIQUE

Pour un film donné et un développement donné (sensibilité donnée), plus on expose le film à la lumière plus le noircissement de celui-ci est important. L'opacité du négatif est donc dépendante de l'exposition (E) du film vierge. Ou encore, l'opacité varie en fonction de E

Par suite la densité du film (D) est dépendante du Logarithme décimal de l'exposition (Log E). Ou encore, D varie en fonction de LogE

La courbe caractéristique d'un film donné à un développement donné, représente donc la variation de sa densité en fonction du Logarithme de l'exposition.

ANALYSE DE LA COURBE

Elle possède trois parties :
- le pied ou zone de sous-exposition
- la partie médiane rectiligne ou zone d'exposition correcte
- l'épaule ou zone de sur-espositions

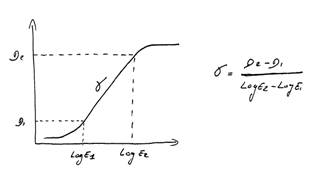

Le Gamma
est la pente de cette partie rectiligne c'est à dire la différence des densités par la différence des Logarithmes des expositions correspondantes



il exprime le rapport entre le contraste de l'image et le contraste de l'image obtenue sur le négatif
Le contraste de l'image sur le négatif:
Différence des densités D2 et D1
Le contraste de l'image ("projettée"):
LogE2-LogE1=LogE2/E1
C'est donc la différence des logarithmes décimaux des expositions correspondantes, ou encore le logarithme décimale du rapport des expositions correspondantes.

le facteur de contraste (Fc) et le Gradient Moyen (G) :
Pour des raisons de fabrication les courbes caractéristiques des films ne sont pas cohérentes à la courbe caractéristique théorique, en ce qu'elles ne possèdent pas de partie rectiligne. Il est donc difficile de définir un Gamma :

On défini donc deux nouveaux concepts mieux appropriés pour caractériser le contraste :

On définit tout d'abord le point A sur la courbe correspondant sur l'axe des densités à la densité minimum du support + voile augmentée de 0,1.

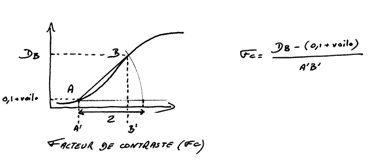

Le Facteur de contraste :
C'est la pente du segment AB, B étant déterminé comme le point de la courbe situé à une distance linéaire de A de 2 unités de l'axe des abcisses.

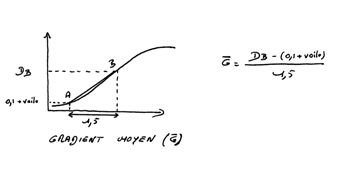

Le Gradient moyen :
Ces la pente du segment AB, B étant déterminé comme le point de la courbe situé à 1,5 unité plus loin que la valeur correspondant à A sur l'axe des abcisses .



Latitude d'exposition
La sensibilité d'un film tel qu'elle est indiquée par le fabricant est calculée de telle manière que, dans la mesure où l'exposition globale d'une prise de vue est optimale, les ombres du sujet se situent de la partie utilisable la plus basse de la courbe, soit au voisinage du point A.

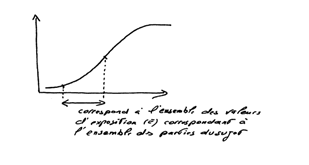

Mais des expositions différentes de l'exposition optimale permettent d'obtenir une image photographique correcte dans la mesure où l'ensemble des valeurs du sujet se trouve en totalité dans la partie de la courbe situé entre A et l'épaule.

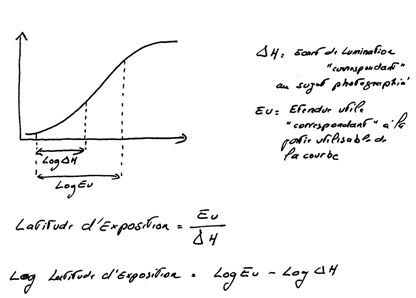

On définit donc la latitude d'exposition :
Elle dépend de 2 facteurs :
- l'étendue utile (Eu); c'est l'étendue des valeurs d'exposition correspondant à la partie utilisable sur la courbe caractéristique
- l'écart de lumination; c'est la différence des expositions correspondant aux valeurs extrêmes du sujet.
